Steuerung NovoPort I / ATS 24 Novoferm / Siebau

Nicht mehr lieferbar!
Ersatzartikel dazu?
siehe unten bei:
☞ "PRODUKTBESCHREIBUNG"

Steuerung NovoPort I / ATS 24 Novoferm / Siebau

Name: Steuerung NovoPort I / ATS 24 Novoferm / Siebau
Brand: Novoferm
SKU: 80805101 NovoPort 1
Price: 199 EUR
Rating: 5 (3 reviews)

Art.Nr.: 80805101 NovoPort 1

Hersteller: Novoferm

199,00 EUR
inkl. 19 % USt

zzgl. Versandkosten

Bewertung: 5.0 von 5

Produktbeschreibung

Diese Steuerung ist seit dem 15.01.2019 nicht mehr lieferbar!

Das Nachfolgemodell NovoPort Speed Komplett Ersatzsystem – TM20310001150
können Sie hier bestellen!

Jetzte NEU:
Ab Sofort testen wir deine Steuerung für nur 30,-€ auf Fehlfunktionen, in unserem NovoPort Testcenter
☞ weiter Infos dazu hier

Als Ersatz kann ein komplette Neues NovoPort System mit LED Beleuchtung, nur 0,5 Watt Standby Verbrauch,
und optional erhältlicher Smartphone App Unterstützung angeboten werden.
Das Neue System kann 1:1 gegen Ihr vorhandenes altes NovoPort System getauscht werden, und beinhaltet alle zum Austausch notwendigen Anbauteile!

Vorteil: Dieses Ersatzsystem beinhaltet wesentlich mehr Einzelteile und ist günstiger als der Einzelkauf von einer Neuen Steuerung + einem Neuen Motor

Der komplette NovoPort Antrieb ist in der Regel nur mit einem Neuen Novoferm Garagentor Sektionaltor erhältlich
Sie können jedoch als Ersatz für ein bereits bei Ihnen verbautes defektes System ein "☞ NovoPort Komplett Ersatzsystem" erwerben

Lieferumfang NovoPort Komplett Ersatzsystem:
zur Auslieferung kommt ein komplettes Ersatzsystem vom NovoPort, inkl. aller zur Montage notwendigen Anbauteile

Hinweis: bereits vorhandene Handsender können weiter verwendet werden, diese müssen nur an die Neue Steuerung eingelernt werden!

nachfolgend Beschreibung von der alten Steuerung:

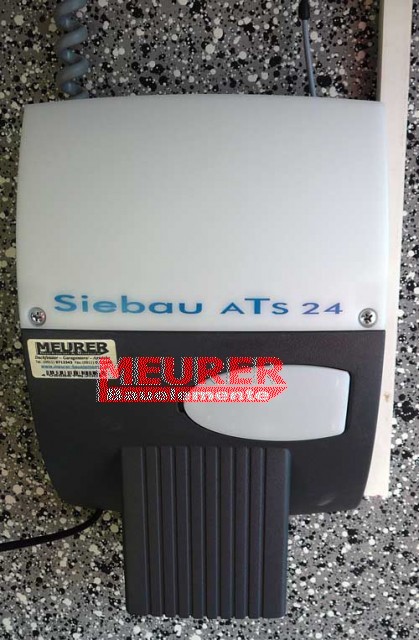

Steuerung für NovoPort I und Siebau ATS 24

Lieferumfang:

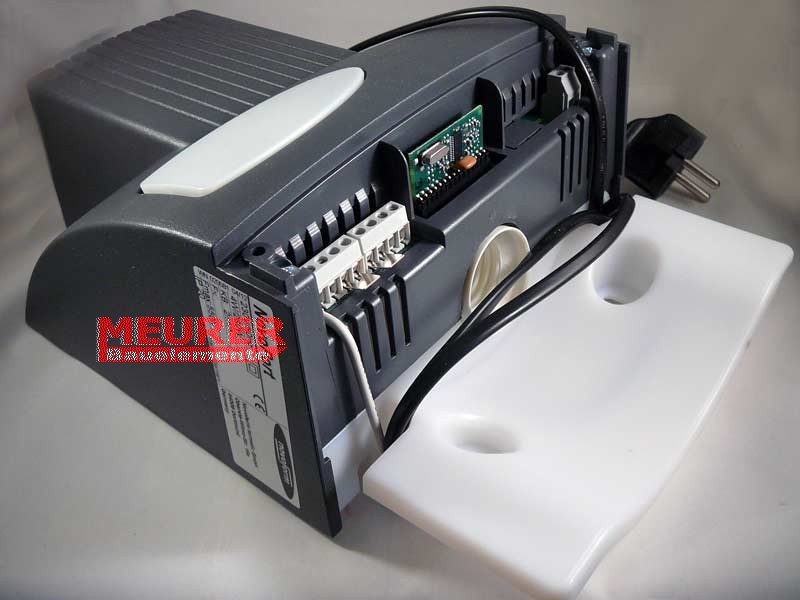

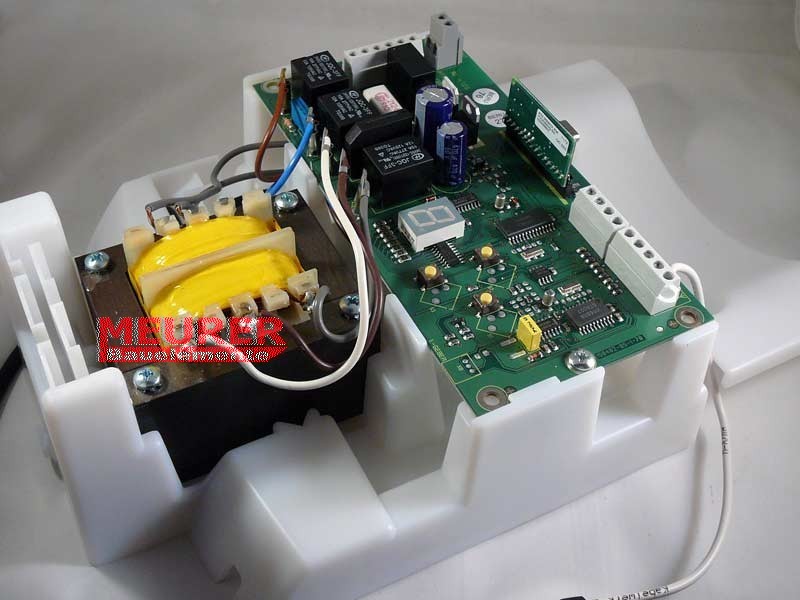

1 x Steuerung komplett, inkl. Funkplatine

nicht kompatibel mit der zweiten und dritten (NovoPort II und III) Generation mit Grauen Spiralkabel
ab NovoPort 2 wurde die Steuerung bezgl. der Endabschaltung geändert, von mechanisch auf elektronisch!

erste Generation mit Schwarzen Spiralkabel, Endabschaltung durch mechanischen Anschlag in der Laufschiene (kleine aufgesetzte Drahtfedern in der Laufschiene, am Anfang und Ende.
zweite und dritte Generation mit Grauen Spiralkabel , Endabschaltung wird elektronisch über die Steuerung eingestellt, es führt zusätzlich nochmal ein Kabel mit Westernstecker zum Motor

Technische Daten:

für 24V Gleichstrommotor
Anschlusswerte 230V 50Hz 280 Watt
Geprüft nach Tore- Produktnorm DIN EN 12341-1
CE-Zeichen, GS Zeichen
Zug und Druckkraft: 550 N
Sparschaltung, Ruhe: 4 Watt
Softanlauf/Softstop
2-Prozessor Sicherheitstechnologie Abschaltung
Kraftübertragung: Zahnriemen
inkl. Empfänger KeeLoq 433 MHz
Innendrucktaster im Steuerungsgehäuse
Integrierte Beleuchtung mit Glühlampe 40 W
Lichtzeit 60 Sek. bis 4 Min. oder Warnlicht Programmierbar
Anschluss für externe Beleuchtung oder Warnleuchte bis max. 500 Watt

Es können weitere Handsender (bis max. 30 Stück) programmiert werden.

passender Motor zu dieser Steuerung

Dokumente & Downloads

Datei

Dateigröße

Novoferm NovoPort I Siebau ATS 24 erste Version Montage Anleitung.pdf (1.16 MB)

1.16 MB

Fehlermeldungen beim Novoferm Siebau NovoPort ATS 24 Garagentorantrieb.pdf (0.75 MB)

0.75 MB

Dazu passt auch...

Hörmann Notentriegelungsschloss NET 3 für Garagentore

Universal Notentriegelung für Novoferm / Hörmann Garagentore, einfache...

29,28 EUR

inkl. 19 % USt zzgl. Versandkosten

NovoPort-Führungsrollen (Laufrollen) 2er Pack

Ersatz für InduPort, NovoPort, ATS 24, Austausch Rollen für...

35,41 EUR

inkl. 19 % USt zzgl. Versandkosten

4 beantwortete Fragen zu diesem Artikel

Frage zu diesem Artikel stellen

Gefragt am 07.09.2019

Guten Tag, wir haben 2 „Funkschlüssel“ zu der Garage vom Voreigentümer übernommen. Der eine funktioniert noch sehr gut, der zweite leider nicht mehr. Zunächst hofften wir das nur die Batterie gewechselt werden muss, aber trotzdem geht es nicht... muss man nach einem Batterietausch den Schlüssel mit dem Motor wieder verbinden oder ist er gänzlich kaputt? Vielen Dank für Ihre Hilfe. Reiner

www.meurer-shop.de:

Es kann evtl. erforderlich sein den Handsender erneut in die Steuerung ein zu lernen!, Gehen Sie dazu wie nachfolgend beschrieben vor:
Anleitung Handsender programmieren
Öffnen Sie den weißen Ovalen Deckel an der Steuerung so das, das Display sichtbar ist.
Betätigen Sie kurz die Ovale Taste hinter diesem Deckel .
Auf der Anzeige erscheint die Ziffer 1.
Sobald die Anzeige blinkt, halten Sie die Taste des Handsenders, mit der Sie den Antrieb später starten möchten für ca. 1 Sekunde lang gedrückt.
Sobald der Code eingelesen ist, blinkt die rote Punktanzeige zur Quittierung 5 x.
Die Ziffer 0 erscheint. Menü beendet.
Es können weitere Handsender (bis max. 30 Stück) programmiert werden.

Gefragt am 04.09.2018

Hallo,
ich bekomme den Antrieb nicht mehr eingestellt. Der Motor fährt ständig über den oberen Endpunkt. Stoppt kurz und fährt dann weiter bis es am Ende anschlägt und rattert.
Dann kann ich nur den Stecker ziehen und alles wieder neu einstellen. Beim nächsten hoch fahren wieder das gleiche Spiel. Dadurch dass es kurz oben am programmierten Endpunkt hält, scheint es diesen ja zu erkennen, klickt kurz und fährt weiter hoch. Was kann ich da tun? Vielen Dank für den Support! MfG Mario

www.meurer-shop.de:

Da die Mechanische Abschaltung durch den Microschalter am Motor funktioniert wie Sie schreiben, vermute ich einen defekt am, in der Steuerung verbauten Relais, diesen wird nicht mehr umschalten!

Gefragt am 09.08.2017

Hallo! Ich bins schon wieder. Wir haben das alles probiert..läuft nicht. Steuerungsteil bekommt aber wieder Strom. Bis Menüpunkt 4 läufts normal, dann soll die Lernfahrt erfolgen...macht es nicht. Bei Menü 0 + hoch fährt das Tor 10 cm hoch...5 cm runter...immer wieder...so geht das Tor auch langsam hoch, aber nicht zufriedenstellend. Könnte das Steuerungsteil defekt sein? Aber was könnten wir dann machen?

www.meurer-shop.de:

Hallo, somit scheint eine Kompnente defekt zu sein. Entweder Steuerung oder Motor

Welche Komponente defekt ist kann ich Ihnen leider nicht sagen, wenn wir zur Reparatur vor Ort beim Kunden sind wird bei so einem Fall erst die Steuerung ersetzt, und dann der Novoport Seitenantrieb auf Funktion geprüft!

Sollte dies keine Abhilfe schaffen, wird der Motor getrauscht! Danach wird das System auf jeden Fall wieder Funktionieren.

Bei der ersten Version vom NovoPort, bzw. ATS 24 (zu erkennen am schwarzen Spiralkabel, die Neuen Versionen haben ein graues Spiralkabel) empfehlen wir aber dem Kunden, bedingt auch durch das Alter vom Antrieb das komplette System zu ersetzen.

So wird vermieden das beim Austausch einer Komponente, Steuerung oder Motor, die andere Komponente evtl. nach kurzer Zeit auch nicht mehr funktioniert und getauscht werden muß.

Bei einem Neuen Komplett-System sind dann auch alle Verschleißteile wie Zahnriemen, Führungsrollen, Spiralkabel, Funkplatine und Gleitstück im Lieferumfang enthalten und können gleich mit ausgetauscht werden!

Somit haben Sie dann wiederum ca. 15 Jahre ein funktionierenden Antrieb mit dem aktuellen Stand der Technik, LED Beleuchtung und sparsame 0,5 Watt Stromberbrauch im Standby

Zusätzlich ist bei dem Komplettsystem auch ein neuer Handsender enthalten, Ihre alten vorhandenen Handsender können Sie aber ebenso zusätzlich weiter verwenden.

Der Preis für dieses Komplett System liegt bei 351,67-€ (Versandkostenfrei)

Bei Interesse bitte im Shop mit einem Passwort anmelden und dann eine kurze e-mail an uns senden, wir senden Ihnen dann einen Link zu diesem Komplett-System im Shop

Ps. Dieses Komplett-System, inkl. aller Verschleißteile darf lt. Novoferm nur als Ersatz für ein bestehendes Defektes System direkt am Endkunden verkauft werden. Deswegen ist erst die Anmeldung und anschliessende Freischaltung durch uns im Shop erforderlich um diesen Artikel sehen und bestellen zu können!

Gefragt am 07.08.2017

Hallo!
Wir haben ein riesen Problem mit unserem Antrieb und können den Fehler nicht finden. Das Tor fährt auf und zu, aber nicht selbstständig.
Wir haben nochmal alles von vorne eingestellt. Klappt bis zur Lernfahrt. Dann geht das Tor nur noch minimal hoch und stoppt. Die Ziffer 4 blinkt.
Was können wir tun?
Bitte helfen sie uns!
Danke! D.

www.meurer-shop.de:

Bei der Neu Programmierung (Einstellung vom Fahrtweg AUF/ZU) ist der Antrieb nicht Kraft überwacht, erst wenn die Lernfahrten durchgeführt werden schaltet der Antrieb ab, wenn das Tor zu schwergängig läuft!

Sie sollten auf jeden Fall Mal den Antrieb entriegeln, und das Tor von Hand öffnen und schliessen (mit ca. der Geschwindigkeit die auch der Antrieb hat, ohne Schwung) um so zu ermitteln wo das Tor schwergängig ist!

Das Tor entsprechend schmieren, bzw. Laufrollen etc. korrigieren!

Wenn alles nichts hilft können Sie im Menüschritt 5 (Kraftbegrenzung für die Auffahrt) den Wert erhöhen, Standard ist der Wert 6

HINWEIS: jedoch sollte dann auch überprüft werden das das Tor bei einem Hinderniss auch stehen bleibt, also diesen Wert nicht zu hoch einstellen um Personenschäden beim laufenden Betrieb zu vermeiden....
