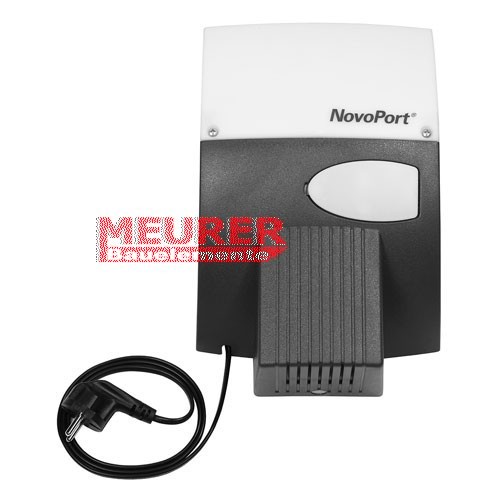

Steuerung NovoPort 2/3, ATS 24.2 Novoferm
Art.Nr.: 80805103
Hersteller: Novoferm
EUR 199.00
199,00 EUR
inkl. 19 % USt
Produktbeschreibung
Diese Steuerung wird nicht mehr hergestellt, als Ersatz kann die abwärts kompatible aktuelle Version:
NovoPort IV 4 Premium, Tormatic Mobility Steuerung
☞ NovoPort IV 4 Premium, Tormatic Mobility Steuerung, als Ersatzteil geliefert werden!
Ersatz Steuerung für den NovoPort 2 und 3 sowie auch Siebau ATS 24.2 von Tormatic
Ab Sofort testen wir deine Steuerung für nur 30,-€ auf Fehlfunktionen, in unserem NovoPort Testcenter
☞ weiter Infos dazu hierBitte bei der Bestellung beachten,
passt nur für die zweite und dritte Generation. Bei der ersten Generation (NovoPort I) ist die Steuerung bezgl. Endabschaltung anders.
- Erste Generation, das Spiralkabel zum Motor ist Schwarz Endabschaltung durch mechanischen Anschlag in der Laufschiene (kleine aufgesetzte Drahtfedern in der Laufschiene, am Anfang und Ende

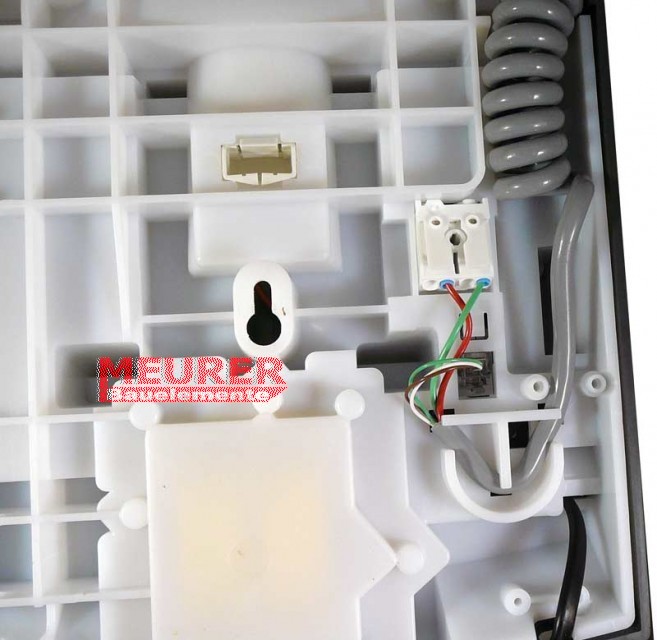

- Zweite und Dritte Generation, das Spiralkabel zum Motor ist Grau Endabschaltung wird elektronisch über die Steuerung eingestellt und geregelt, es führt zusätzlich nochmal ein Kabel mit Westernstecker zum Motor

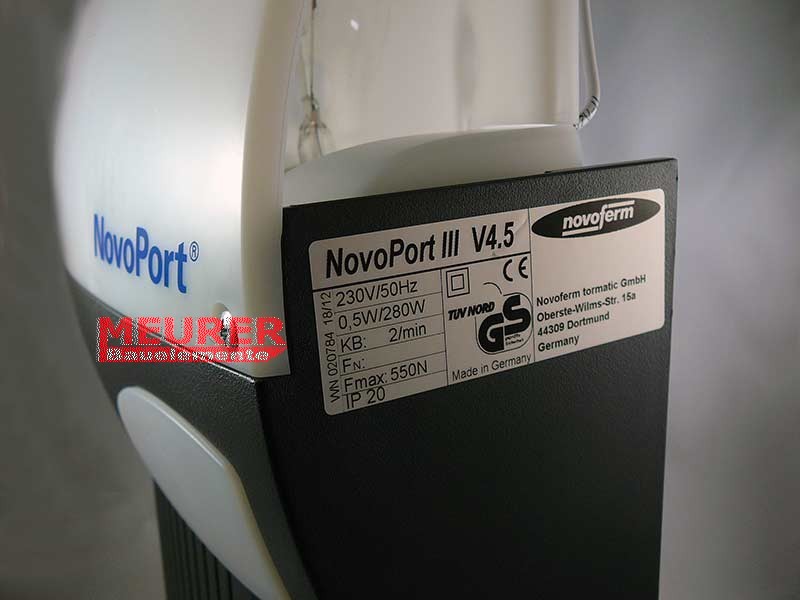

Technische Daten:
- für 24V Gleichstrommotor
- Anschlusswerte 230V 50Hz 280 Watt
- Geprüft nach Tore- Produktnorm DIN EN 12341-1
- CE-Zeichen, GS Zeichen
- Zug und Druckkraft: 550 N
- Sparschaltung, Ruhe: nur 0,5 Watt
- Softanlauf/Softstop
- 2-Prozessor Sicherheitstechnologie Abschaltung
- Kraftübertragung: Zahnriemen
- inkl. Empfänger KeeLoq 433 MHz

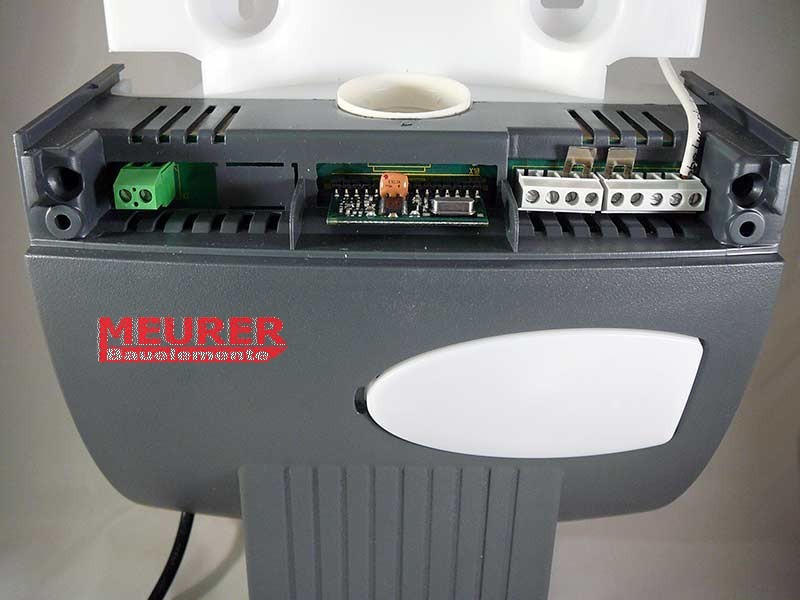

- Innendrucktaster im Steuerungsgehäuse
- Integrierte Beleuchtung mit Glühlampe 40 W
- Lichtzeit 60 Sek. bis 4 Min. oder Warnlicht Programmierbar
- Anschluss für externe Beleuchtung oder Warnleuchte bis max. 500 Watt
Funkcodes löschen:
Ovale Taste drücken, Netzstecker einstecken und Taste dabei gedrückt halten.
Alle eingelernten Funkcodes der Handsender sind gelöscht.
Es können weitere Handsender (bis max. 30 Stück) programmiert werden.
Werkseinstellung wiederherstellen:
Auf- und Zu-Taste gleichzeitig drücken. Netzstecker einstecken und Tasten dabei ca. 3 Sekunden gedrückt halten.
Der Auslieferungszustand ist wieder hergestellt.
Hinweis:
Evtl. hat der Wegstreckensensor im Antriebskopf NovoPort einen Defekt, wenn sich über die Steuerung die AUF/AB Fahrt nicht neu Programmieren (abspeichern) lässt.
Z.B. im Menüpunkt 3 (Auffahrt) lässt sich der Fahtweg einstellen, beim Wechsel zu Menüpunkt 4 (Zufahrt) kann diese dann icht abgespeichert werden...
Beachten Sie auch zur Fehlersuche: Fehlermeldungen beim Novoferm Siebau NovoPort ATS 24 Garagentorantrieb.pdf
Erklärung: Wegstreckensensor = Inkrementalgeber
Als Inkrementalgeber werden Sensoren zur Erfassung von Lageänderungen (linear) oder Winkeländerungen (rotierend) bezeichnet, die Wegstrecke und Wegrichtung bzw. Winkelveränderung und Drehrichtung erfassen können. Weitere Bezeichnungen sind Inkrementaldrehgeber, Drehimpulsgeber oder allgemeiner Drehgeber. Gegenüber kontinuierlich arbeitenden Messsystemen wie Servo-Potentiometern besitzen Inkrementalgeber eine Maßverkörperung mit sich wiederholenden, periodischen Teilstrichen. Die Messung beruht auf einer Richtungsbestimmung und einer Zählung (Digitale Messtechnik). Am häufigsten verwendet werden rotierende optische Geber.
Inkrementalgeber müssen (im Gegensatz zu Absolutwertgebern) nach dem Einschalten gegebenenfalls referenziert werden, da Änderungen der Position in ausgeschaltetem Zustand nicht erfasst werden.
Typische Einsatzgebiete sind die Positionsbestimmung in der Automatisierungstechnik sowie Bedienungselemente von elektronischen Geräten
Video zum Artikel
Dokumente & Downloads
zweite_novoport_generation-textteil.pdf (0.28 MB)
ATS_24_2_bild.pdf (1.42 MB)
ATS_24_2_ text.pdf (0.88 MB)
Dazu passt auch...
8 beantwortete Fragen zu diesem Artikel
Frage zu diesem Artikel stellen
Gefragt am 30.03.2023
Guten Tag, wir haben eine Novoform Novo Port II V 5.1.
Das Schließen und Öffnen funktioniert leider nicht mehr. Gibt es hierzu Ersatz?
www.meurer-shop.de:
Ja, als Ersatz können Sie dazu das abwärts kompatible nachfolge Model verwenden:☞ NovoPort IV 4 Premium, Tormatic LED Mobility Komplett System, inkl. Motor, Steuerung, Handsender
Gefragt am 10.05.2020
Hallo,
bei meinem Antrieb blinkt immer die 3.
Diese Meldung geht nicht weg. Es funktioniert auch kein Werksreset.
Das Tor fährt nur noch langsam mit den beiden Tasten an der Steuerung.
Benötige ich eine neue Steuerung? MfG
www.meurer-shop.de:
Ja, wenn die blinkende Ziffer 3 auch beim Versuch einer Neuen Programmierung sich nicht verändern lässt ist die Steuerung Defekt.Die blinkende Ziffer 3 bedeutet, das die Steuerung in Bereitschaft ist um die Tor Position AUF ein zu stellen.
Wenn diese nun durch drücken der oberen Pfeiltaste keine Reaktion zeigt, liegt ein Interner Fehler in der Steuerung vor.
als Ersatz kann die bis zu zweiten NovoPort Version abwärts kompatible Steuerung vom aktuellen NovoPort 4 verwendet werden:
☞ NovoPort IV 4 Premium, Tormatic Mobility Steuerung, als Ersatzteil
Gefragt am 19.12.2019
Ich habe eine novoportII V 5.0
Leider verschieben sich meine Endpositionen bei jeder Fahrt ca 3cm nach unten! Somit öffnet das Tor bei jeder Fahrt weniger weit. An der unteren Endposition stösst es auf den Boden und öffnet wieder ein Stück da es denkt es wäre ein Hindernis. Der gefahrene Weg bleibt immer gleich lang, aber die Fahrstrecke verschiebt sich nach unten.
Freue mich auf eine aufschlussreiche Antwort!
Zauner-Johannes@gmx.de
www.meurer-shop.de:
Ob der Fehler an der Steurung oder am Motor liegt kann ich aus der Ferne leider nicht beurteilen!Gerne können Sie die Steuerung zur Überprüfung an unsere Adresse einsenden, bestellen Sie dafür nachfolgende Serviceleistung:
☞ Funktionsprüfung zum Festpreis! für Novoferm & Tormatic NovoPort Steuerung
Gefragt am 24.03.2019
Guten Tag,

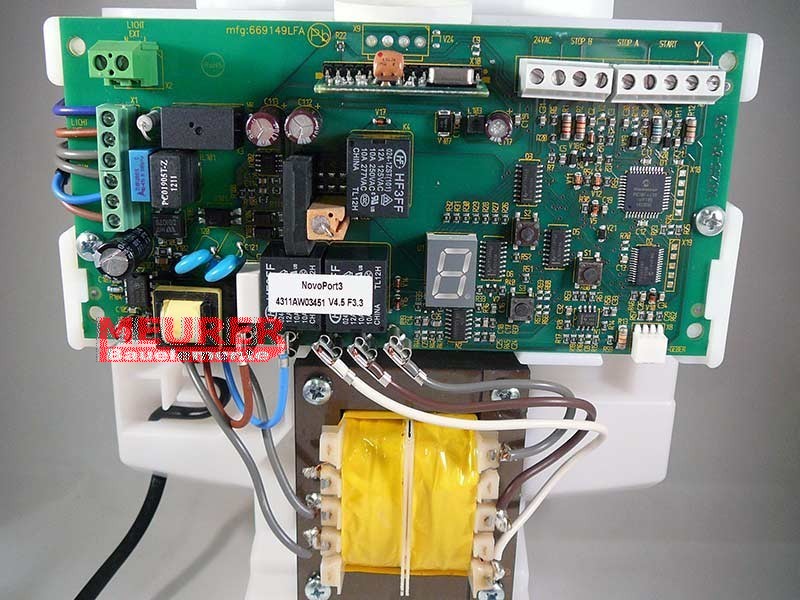

ich benötige nur den Travo aus dem Element - können Sie diesen einzeln anbieten?
Modell 147145-28-1-50
Mit freundlichem Gruß Juri
www.meurer-shop.de:
Leider Nein, Der Trafo ist leider nicht einzeln lieferbar!Gefragt am 18.01.2019
Problem mit NovoPort III V3.2
Alle (!) Handsender werden nur sporadisch erkannt
Tritt nur bei hoher Luftfeuchtigkeit auf!
- z.B. wenn es geregnet hat, oder
- bei hohem Feuchtigkeitseintrag in die Garage duch PKW.
- vorher bei Trockenheit volle Funktion.
- nachher funktioniert es dann, wenn
- man am Steuergerät NovoPort das Tor öffnet und
- dann einen der Handsender betätigt.
- In diesem Falle reagiert das Tor sofort wieder, wie es soll.
- Bei Trockenheit dann immer weiter problemlos, bis
- es wieder feucht wird.
- Dann reagiert das wieder Tor nicht mehr!
- Führt man oben beschriebenen Vorgang bei Regen/ hoher Luftfeuchtigkeit durch,
- funktioniert es nur etwa so lange, wie das Licht am Steuergerät leuchtet,
- danach tut sich nichts mehr und
- das Ganze geht wieder von vorne los...
www.meurer-shop.de:
Guten Tag,Dieser Fehler kann sowohl von der Funkplatine, wie auch von der Steuerung direkt (Hauptplatine) sein.
Als erstes würde ich die ☞ Funk-Empfangsplatine / Siebau ATS 24/ Novoferm NovoPort austauschen
Wenn dies nicht zum Erfolg führt, bleibt nur noch ein Austausch der kompletten ☞ Steuerung!
NACHRICHT VOM KUNDEN:
Moin, moin,
vielen Dank für die schnelle Zusendung der Funkempfänger-Platine. Nach dem Einbau ein großes Erfolgserlebnis: Die Signale aller meiner Handsender werden auch bei Feuchtigkeit (!) wieder empfangen und das Tor reagiert, wie es soll!
Vielen Dank!!!! Grüße aus Schleswig-Holstein,
Gefragt am 21.02.2017
Überspannung bzw. Blitzschlag, ist die Steurung noch reparabel?
www.meurer-shop.de:
Leider Nein,! es sind keine Sicherungen in der Steuerung vorhanden die eine Überspannung abfangen.Somit ist der Austausch der gesamten Steuerung notwendig
Der Motor kann erhalten bleiben, betroffen in so einem Fall ist nur die Steuerung!
Gefragt am 16.05.2016
können Sie folgende Ersatzteile liefern?
2 Stück Ersatzrollen für den Antrieb Siebau ATS 24.2 die Schwarzen Rollen zur Führung des Zahnriemens um das Zahnrad. Und einen Endanschlag für den Zahnriemen?
www.meurer-shop.de:
Link zu den: Schwarzen Rollen zur Führung des Zahnriemens um das Zahnrad
Nachfolgend Link für, Endanschlag für den Zahnriemen
Gefragt am 24.02.2016
ich benötige nur die Steuerung
Kann ich alles andere (Motor, Fernbedienungen etc.) weiternutzen ?
www.meurer-shop.de:
ja alle anderen Teile passen weiterhin, und können weiter verwendet werden!<br>
Allerdings muss die Steuerung Neu auf den vorhandenen Motor programmiert werden (Fahrtweg AUF/ZU) und Handsender neu einlernen, steht aber alles in der mit gelieferten Montageanleitung.
