RTS20Q Rolltor Steuerung Dickert
Art.Nr.: RTS20Q-20 ab Nov.2024
EAN: 4050518002436
Hersteller: Dickert
EUR 108.89
108,89 EUR
UVP 132,34 EUR
Sie sparen 17.7% (23,45 EUR)
inkl. 19 % USt
-
Lieferzeit: 2 - 3 Werktage
Lieferzeit : ☞ 2 - 3 Werktage
3 Artikel auf Lager
Produktbeschreibung
Die RTS20Q ist eine Motorsteuerung für 230 V AC Rohrmotoren,
Das nachfolge Modell der alten Version RTS16 Rolltorsteuerung kann für Rolltore, Rollladen, Markisen usw. eingesetzt werden.
RTS16 vergleich zu RTS20Q
Betrieb anderer 230 V AC Antriebe, ohne Endschalter, ist über Laufzeit-Abschaltung möglich
Dies Steuerung besitzt gegenüber dem Vorgänger RTS16 eine:
EG-Baumusterprüfung gemäß Richtlinie 2006/42/EG (Maschinen)
Standbyverbrauch von Nur < 0,5 Watt
Die Ökodesign-Richtlinie der EU, die 2010 in Kraft trat und 2014 verschärft wurde, begrenzt den Leistungsbedarf im Bereitschaftsbetrieb.
So dürfen Geräte im Bereitschaftsbetrieb nicht mehr als 0,5 Watt aufnehmen
Lieferumfang:
- 1 x Dickert Rolltorsteuerung RTS20Q, ohne Funkmodul
- 4 x Gehäusedeckelschrauben
- 1 x Widerstand 8.2 Ohm
- 5 x Dichtstopfen für Kabeldurchführung
- 1 x Bedienungs-/Montageanleitung
Funktionen:
- Impuls, gezielt 'Auf-Zu', Totmann
- Vorendschalter
- Licht / Warnlichtausgang
- Lichtschrankenanschluss
- Sicherheitsleistenauswertung 1K2, 8K2, OSE oder Schaltleiste
- Betrieb ohne Endschalter möglich Stop über Laufzeit (Hydraulikantriebe)
- Elektronische Endlagenerkennung
- Funkempfänger (Optional, nicht im Lieferumfang) Steckbares Funkmodul in div. Frequenzen
- Schliessautomatik
- Anschluss für Code-Schloss, RFID-Transponder
... zoom, vergößern der oberen Grafik hier klicken
Technische Daten:
| Betriebsspannung: | 230 V ±10 % 50 Hz |
| Anschlussleistung: | max. 500 VA |
| Ausgänge: | Motor 230 V/AC 30 VA...500 VA, Licht / Warnlicht 230 V/AC, max. 250 VA, 12 V/DC max. 300 mA für Fraba OSE |
| Eingänge: | Impulstaster, AUF-Taster, ZU- Taster, Notstop-Taster, Lichtschranke, Sicherheitsleiste 1K2, 8K2 oder OSE, Vorendschalter, Code-Schloss, RFID-Transponder |
| Einschaltdauer: | 25 % ED bei max. 99 s Motorlaufzeit |
| Funk: | (OPTIONAL, nicht im Lieferumfang) Funkmodul mit 868 MHz |
| Codierung: | 12Bit, 18Bit oder Keeloq, selbstlernend, max. 30 Codes, optional 60 Codes (QuickLog25) können eingelernt werden |
| Betriebstemperatur: | -20° C bis +50° C bei 30 % bis 80 % rel. Luftfeuchtigkeit |
| Abmessung: | 125 mm x 125 mm x 52 mm Kunststoffgehäuse, IP54 |
| Gewicht: |
ca. 0,5 kg incl. Verpackung |
Als Ersatz für nachfolgende Rolltor Steuerungen:
 |
Roma Certo 300er Serie |
 |
Roma Certo 500er Serie |
 |
Benny CD Tronic Rolltorsteuerung mit 868,5 MHz |
 |
Benny 2.0 CD-TRONIC |
|
Rolltorsteuerung mit 868,5 MHz |
 |
Weller RTS01M und RTS03M Rolltorsteuerung mit 868,5 MHz |
 |
Benny 4.0 Komfortsteuerung |
 |
ATS 47 ab Version 3.0 & 3.1 Rolltorsteuerung mit 868,5 MHz |
 |
Weller Alulux CD-Tronic Logico Rolltorsteuerung |
 |
Weller RTS 04XL Rolltorsteuerung mit 868,5 MHz |
 |
Alukon RTS TopDrive.1 Rolltorsteuerung mit 868,5 MHz |
Lieferung erfolgt ohne Funkmodul und ohne Handsender:
nachfolgend dazu bestellbare passende Funkmodule...
Funkmodul Dickert 868,3 MHz Keelog
zum obigen Funkmodul passende Handsender:
Outdoor Handender OSR 1-Kanal 868
oder
Handsender Funk 868.3 MHz, KeeLoq
ebenso noch lieferbares Funkmodul, falls Sie bereits vorhandene Weller Handsender weiter verwenden möchten:
Funkmodul Dickert 868,5 MHz Keelog
zum obigen Funkmodul passende Handsender:

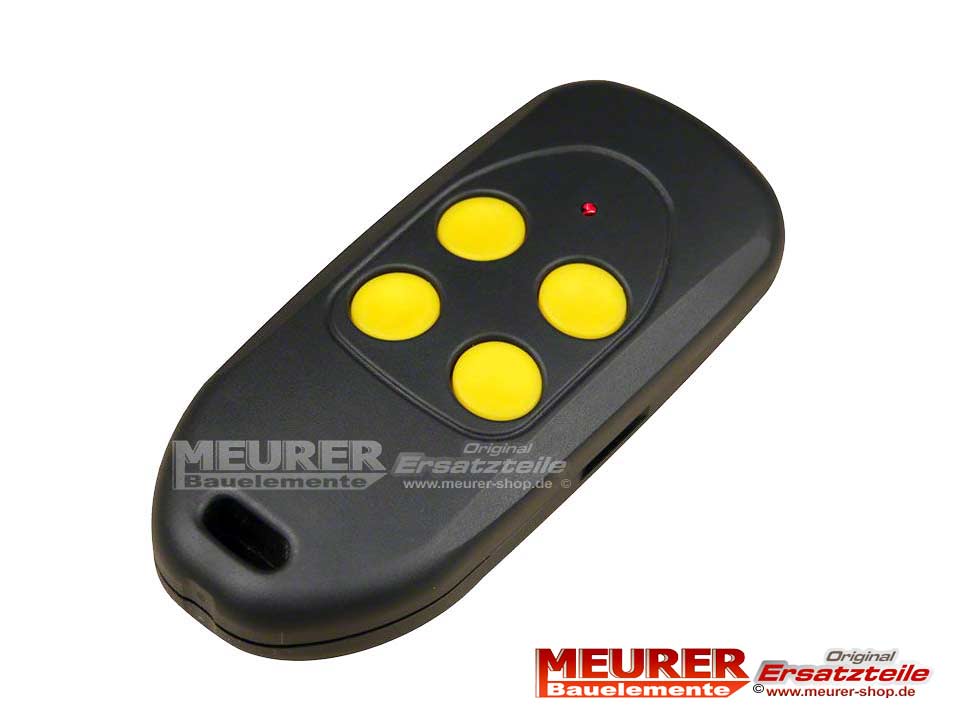

MT87A3 868,5 MHz Weller Handsender, Ersatz für Roma und Alulux Rolltore
passend dazu: Einweg Lichtschranke
ELS-EL25-SET Einweg Lichtschranke Hier klicken...
Not Betrieb
Im Falle das eine der Sicherheitseinrichtungen (Lichtschranke, Kontaktleiste, Abrollsicherung oder ähnliches) Defekt ist, bzw. den Entsprechenden Befehl zur Unterbrechnung für Torlauf gibt, kann das Tor per Totmanschaltung Notfalls weiter bedient werden.
Diese Funktion kann dazu verwendet werden, das Tor im Notfall noch öffnen bzw. schliessen zu können
Vorgehensweise:
Den entsprechenden Taster außen auf der Folientastatur AUF oder ZU, je nachdem was benötigt wird. Zweimal Kurz drücken, und danach gedrückt halten! Das Tor fährt nun im Totmann-Betrieb
Somit kan das Tor auch bei einer Störung noch entsprechend bedient werden...
Kompatible Artikel
Art. Nr. Beschreibung
- 02009100 CSL10-00 | Code-Schloss | mit 5m Kabel | wassergeschütztes Kunststoffgehäuse IP65
- 03004305 HAM40-51 40,685MHz AM | Funkmodul | 40,685MHz | AM | mit Wurfantenne FZB02-00
- 03013000 HQAM-Smart-57 868,3 & 433,92MHz | Funkmodul | 868,3 & 433,92MHz | AM | Smartphone-Modul
- 03006807 HQAM433P-57 433,92MHz AM | Funkmodul | 433,92MHz | AM | Schmalband 15p SL Komp. | Faltschachtel | mit Antenne
- 03006707 HQAM868-57 868,3MHz AM | Funkmodul | 868,3MHz | AM | mit Wurfantenne
- 03006723 HQAM868-67 868,5MHz AM | Funkmodul | 868,5MHz | AM | Schmalband 15p abgewinkelte SL | einzeln verpackt | mit Wurfantenne | passend zu BERNAL MT87 + PICO
- 03006724 HQFM868-50 868,8MHz FM | Funkmodul | 868,8MHz | FM | Schmalband 15p abgewinkelte SL Komp. | Powerdown
Ihre beantworteten Fragen zum Artikel!
ich darf Ihnen hier mein Problem mit der installierten und leider nicht funktionierenden Motorsteuerung RTS20Q schildern.
"Das Tor steht in Mittelstellung.
Nach dem Anschluss an die Spannungsversorgung zeigt die Anzeige "CH" und die Relais klacken hörbar. Danach zeigt die linke Anzeige "Mittelbalken" für Mittelstellung.
Wenn ich dann den Taster T+ drücke, springt die linke Anzeige sofort auf "Balken oben". Der Rohrmotor bewegt sich nicht. Ein Spannungsmesser zeigt allerdings einen sehr kurzen Spannungsimpuls (230 V), der aber wohl zu kurz ist, um das Tor zu bewegen. (Bei T- umgekehrt.)
Ein "Reset" hat nicht geholfen. Fehlermeldungen werden nicht angezeigt. Das Menu lässt sich einwandfrei bedienen.
Ich nutze folgenden Rohrmotor: " RADERMACHER Homepilot classic". Vorab habe ich die Endstellungen jeweils intern eingestellt. Direkt an der Spannungsversorgung läuft der Motor in beide Richtungen einwandfrei.
In der Hoffnung, dass Sie mir bei der Lösung des Problems helfen können, bedanke ich mich im Voraus.
Meurer Bauelemente:
Diese Steuerung funktioniert nicht mit Motoren bei welchen die Endlagen AUF/ZU elektronisch eingestellt werden, z.B. " RADERMACHER Homepilot classic".
Sondern nur mit Motoren, bei denen die Wegstrecken, Endlagen mechanisch eingestellt werden.
Frage:
Wenn das Tor i Endlage ist, egal ob auf oder zu, fängt die Steuerung dann nach einer gewissen Zeit zu blinken und blinkt auch dauerhaft?
Eine Antwort wäre super. Danke im Voraus Thomas
Meurer Bauelemente:
Hallo,
Wenn die Steuerung, bzw. das Tor eine Endlage erreicht hat, AUF oder ZU, wechselt die Steuerung nach ca. 15 sec. in den Standbybetrieb.
Im Display erscheint kurz ein "CH" steht für Check, ein Relais klickert, die Platine wird kurz gecheckt und wechselt dann im Standby Modus.
Eine blinkende LED verbraucht nur halb soviel Strom wie eine konstant leuchtende, darum blinkt die LED...
Ist ein wenig Irretierend diese Blinkende LED, hat aber wie zuvor genannt Ihren Zweck!
Dokumente & Downloads
RTS20Q Dickert Zertifikat TÜV.pdf (0.17 MB)
Dazu passt auch...
6 beantwortete Fragen zu diesem Artikel
Frage zu diesem Artikel stellen
Gefragt am 17.11.2024
Leider haben wir ein kleines Problem mit der RTS20Q Steuerung oder besser mit dem Anschluss einer OSE-OPTO-elektronische Schaltleiste Sicherheitsleiste unten.
Diese hat DREI Anschlusskabel und nicht ZWEI wie in der Anleitung der neuen Steuerung beschrieben.
Können Sie uns mitteilen wie wir diese anschließen und welche Einstellungen wir dafür aktivieren müssen?
www.meurer-shop.de:
Hallo! Es tut mir leid zu hören, dass Sie Probleme mit der RTS20Q Steuerung haben. Für den Anschluss einer OSE-OPTO-elektronischen Schaltleiste mit drei Anschlusskabeln an die RTS20Q Steuerung, sollten Sie wie folgt vorgehen:1. Anschluss der Kabel:
- Das erste Kabel (normalerweise +12V) sollte an [Kl.11] angeschlossen werden.
- Das zweite Kabel (Signal) sollte an [Kl.12] angeschlossen werden.
- Das dritte Kabel (Masse) sollte an [Kl.14] angeschlossen werden.
2. Einstellungen:
- Stellen Sie sicher, dass die SE1-Einstellung korrekt konfiguriert ist, um die Sicherheitsleiste zu erkennen. Dies kann in der Menü-Tabelle [M.A3] bis [M.A5] erfolgen.
- Überprüfen Sie, ob die Steuerung die Sicherheitsleiste während des AUF- / ZU-Laufs korrekt erkennt und entsprechend reagiert.
Gefragt am 01.10.2024
Hallo Team Meurer,
ich habe das Produkt RTS20Q Rolltor Steuerung Dickert als Ersatz für Benny 3.0 gekauft und es funktioniert einwandfrei. Dabei war eine gedruckte Anleitung, welche sehr hilfreich war. Wir haben bei uns ebenfalls das Spiralkabel für die elektrische Kontaktleiste.
Hierzu eine Frage: Sobald ich die Kontaktleiste (exakt so eine wie auf Ihrem ausgedruckten Bild/Anleitung) im Menü A2 mit 01 oder jeglicher Nummer bis 06 aktiviere sowie bei A3 jegliche Einstellung von 01 bis 15 durchprobiere, funktioniert das herunterfahren des Rolltors nicht mehr (AUF funktioniert).
Hier wird wahrscheinlich auch die Kontaktleiste kaputt sein, oder? Haben Sie hier auch eine passende für mich im Shop?
Ich bin für jede Hilfe dankbar! Beste Grüße
www.meurer-shop.de:
Sehr geehrter Kunde,vielen Dank für Ihre Anfrage,
ja, sobald das Tor bei einer angeschlossenen, und aktivierten Kontaktleiste nicht mehr in Richtg. ZU fährt, liegt es Nahe das diese Defekt ist.
Evtl. ist aber auch nur das Spiralkabel defekt (Bruchstelle). Diese einfach durch ein normales 2 adriges Kabel ersetzen und prüfen ob es dann funktioniert.
Ebenso kann der defekt auch durch einsetzen von einem ☞ Widerstand 8.2K Ohm an verschiedenen Stellen, getestet werden!
Eine solche Kontaktleiste haben wir leider nicht als Ersatz im Sortiment
Bei einem Alulux Rolltor bitte direkt an Alulux in Verl wenden, die können Ihnen sicherlich Ersatz zusenden.
Oder als alternative eine Lichtschranke verwenden:
☞ ELS-EL25-SET Dickert Einweg Lichtschranke
Jedoch beachten eine Lichtschranke als Absicherung alleine, erfüllt nicht die EU Norm der Maschinenbau Richtlinie.
Gefragt am 02.08.2019
Hallo,
können Sie mir sagen wie die Fronttastatur mit der Steuerung verbunden ist. Ich frage aus dem Grund, weil ich die Steuerung gerne um 180 Grad gedreht montieren möchte, also so das sowohl die Zuleitung als auch der Abgang der Kabel nach oben zeigt.
Und nun frage ich mich eben ob dann die Tastatur auf dem Kopf steht oder ob man diese auch um 180 Grad drehen kann, so dass sie wieder richtig herum aufgeschraubt wird.
Was ist der Unterschied zwischen den einzelnen Funkmodulen?
Weiterhin wollte ich fragen, welchen Rabatt es gibt wenn ich drei Steuerungen mit drei oder vier 4-Kanal-Handsendern kaufen würde?
Danke und Gruß Geiger
www.meurer-shop.de:
wie die Fronttastatur mit der Steuerung verbunden ist? **** Mit einem FlachbandkabelTastatur auf dem Kopf steht oder ob man diese auch um 180 Grad drehen kann **** Ja lässt sich ohne Probleme auch 180 Grad gedreht verschrauben und bedienen.
Was ist der Unterschied zwischen den einzelnen Funkmodulen? ****Die Frequenz, und daraus resultierend andere Handsender, Fernbedienungen möglich
welchen Rabatt es gibt **** leider kein weiterer Rabatt möglich, ist schon knapp kalkuliert
Gefragt am 15.03.2019
Guten Tag,
seit einem Stromausfall funktioniert unsere Rolltorsteuerung für die Garage nicht mehr. Bisher hatten wir eine TOMMY RTS01S. Handsender haben wir von Dickert 868,5 MHz.
Ist die RTS20Q Rolltor Steuerung Dickert die richtige als Alternative?
Vielen Dank H.-W.
www.meurer-shop.de:
Ja, die RTS 20Q Steuerung kann als Ersatz genommen werden. Zusätzlich benötigen Sie für Ihre vorhandenen Dickert Handsender mit 868,5 MHz noch das nachfolgende passende Funkmodul:☞ Funkmodul Dickert 868,5 MHz Keelog
Gefragt am 09.01.2019
Bonjour est-ce qu'il y une notice d'installation détaillé en Français fournie avec le produit
Merci d'avance, José
www.meurer-shop.de:
Leider Nein, die Anleitung ist in Französicher Sprache nicht vorhandenGefragt am 19.05.2018
Sehr geehrte Damen und Herren,
besten Dank nochmals für die Lieferung, ich konnte heute auch endlich die Steuerung in Betrieb nehmen.Sie funktioniert einwandfrei (incl. Bluetooth),
allerdings macht die vorhandene (Alulux) EKL 8K2 scheinbar Probleme - bei aktivierte SE1 reversiert das Tor, nachdem es ganz heruntergefahren ist.
Daher die Verständnisfrage: Wie kann hier zwischen Hinternis unter dem Tür und \"normalem\" Bodenkontakt unterschieden werden?
Vielleicht können Sie hier helfen?
www.meurer-shop.de:
die ersten ausgelieferten EKL (elektro-mechanische-leiste) Kontaktleisten von Alulux Rolltoren hatten an den seitlichen Enden noch keine festen Endstücke, die das zusammen drücken der Kontaktleiste bei Boden Berührung vermieden hätten.
Dazu wurde vom Hersteller dann empfohlen Neue Kontaktleisten zu montieren (mit festen seitlichen Endstücken)
Somit fährt das Tor auf diese Teile seitlich auf, und drückt nicht den Rest in der Mitte zusammen.
Als alternative wurde noch empfohlen den Panzer vom Rolltor freihängend ein zu stellen.
Das heißt die Fahrtrichtung ZU am Motor so verkürzen das nicht die ganzen Lamellen zusammen laufen, sondern die Kontaktleiste freihängend vor dem Bodenkontakt bleibt.
Unebenheiten im Bereich der Kontaktleiste auf dem Boden sind unbedingt zu vermeiden.
Es könnte auch versucht werden in den Seitlichen Schienen, (Rechts und Links) im Bodenbereich kleine Kunststoffteile oder ähnl. ein zu setzen, die ebenfalls ein zusammen drücken des restlichen Gummi Profils vermeiden würden.
