Hersteller: Velux

WLC 100 51 Velux Steuerung

Art.Nr.: WLC 100 5104

Hersteller: Velux

255,44 EUR
inkl. 19 % USt


So können Sie bei uns zahlen

Bewertung: 4.9 von 5

Produktbeschreibung

Die WLC und WLX Steuerungen sind seit dem 15.03.2018 nicht mehr lieferbar!
Dies betrifft in der Regel alle elektrischen Velux Produkte die mit dem Buchstaben W beginnen
nachfolgend alternativen dazu:

Wir haben inzwischen einen funktionierenden Ersatz Handsender!

weitere Infos dazu ☞ hier
Das Original ist seit dem 07.03.2018 nicht mehr lieferbar!


Als Ersatz kann eine ☞ Neue Steuerung Velux KUX 110 zur Stromversorgung aus dem aktuellen Velux Sortiment verwendet werden.
Hinweis:
Zusätzlich müssen auch die vorhandenen alten Motoren (die keinen Funk unterstützen), durch NEUE FUNK MOTOREN aus dem aktuellen Velux Sortiment ersetzt werden.
(Die 24 Volt Zuleitungen von der alten Steuerung zu den Motoren kann weiter verwendet werden)
Vorhandene (verkabelte Taster) können nicht weiter verwendet werden.
Die Neuen Motoren können mit einem Neuen ☞ KLI 310 WW Velux Funk Bedientaster angesteuert werden
*zusätzlich kann aber (optional erhältlich) mit dem ☞ VELUX Integra KLF 050 Steuersystem auch ein herkömlicher Taster zur Bedienung angeschlossen werden.


Nachfolgend passende Ersatz Motoren zur Neuen Steuerung KUX 110 aus dem aktuellen Velux Sortiment:

Zum öffnen und schließen von Velux Dachfenster
(Austausch, bzw. Ersatz für Velux WMG Motoren)

Zum öffnen und schließen von Velux Rollladen ab Baujahr 2000:
(Austausch, bzw. Ersatz für Velux SML Motoren)

Sie können bis zu 3 Motoren mit einer KUX 110 Steuerung betreiben, jedoch werden diese nicht gleichzeitig schließen, bzw. öffnen. Sondern erst nacheinander.
Eine Individuelle Bedienung ist somit nicht möglich!
Heißt wenn der erste Motor geschlossen ist, beginnt der zweite sich zu schließen (in Bewegung zu setzen)
Die Reihenfolge richtet sich nach der Länge vom Kabel (24 Volt) das zum Motor geführt ist, der Motor mit dem längsten Kabel fährt als letztes...
Die 24 Volt Zuleitung (Leitungslänge) darf nicht mehr wie 40 Meter von der KUX 110 zum Motor betragen.

Wenn Sie alle Motoren individuell komfortabel betreiben möchten, z.B. alle Motoren sollen gleichzeitig schließen, oder die Motoren sollen nur die Fenster oder Rollladen halb öffnen, benötigen Sie für jeden Motor eine seperate Velux Steuerung KUX 110

Nachfolgend noch Infos zu der inzwischen nicht mehr lieferbaren WLC Steuerung:

Velux Ersatz, Austausch Steuerung zur Ansteuerung von bis zu 3 Motoren, Elektro Rollladen, Elektro Fensteröffner oder sonstige elektrische Sonnenschutzprodukte

Lieferumfang:
  • 1 Stk. Steuerzentrale WLC 100 51
  • 1 Stk. Anschluss Steckleiste

als Ersatz für defekte Steuerungen vom Typ:

  • WLX 100 51
  • WLC 100 51
  • WLC 100 0101
  • WLC 100 0102
  • WLC 100 0103
  • WLC 100 0104
  • KEZ 500

Technische Daten:

  • WLC 100 51 04
  • PRI. 230 V a.c. 50 Hz
  • SEC. 21 V d.c. 500mA


Die Lieferung erfolgt OHNE:
- Tastatur
- Infrarot Empfänger
- Montageanleitung
- Fernbedienung
diese Teile gehören nicht zum Lieferumfang!

Hinweis:
Die WLC wurde vom 01.06.1997 bis 31.05.2006 verbaut (verwendet)
seit 01.06 2006 sind sämtliche Velux Elektro Produkte von Infrarot auf Funk umgestellt worden.
Diese Steuerung kann nicht für Motoren verwendet werden die mit einem Funkempfänger bzw. Funk Handsender ausgestattet sind!

Steckleiste für Velux WLC und WLX Steuerung
Diese Steckleiste (Anschlussleiste) ist ab sofort (03.03.2018) im Lieferumfang enthalten.

Kann wenn benötigt, unter nachfolgendem Link als Ersatzteil einzeln bestellt werden!
Steckleisten für Velux WLC und WLX Steuerung

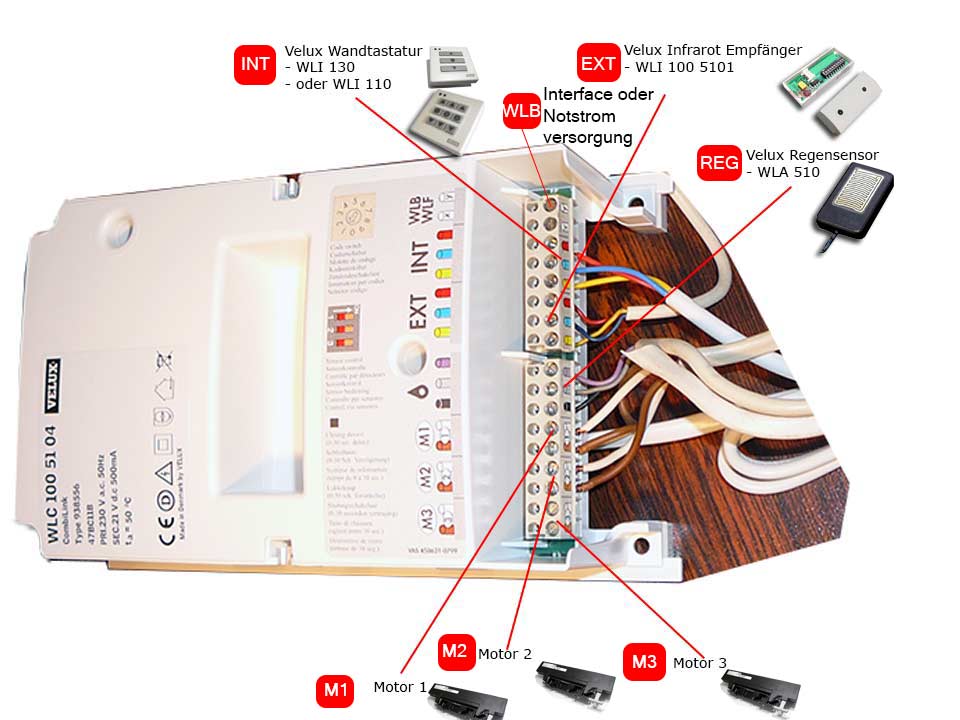

velux_wlc_steuerung_trafo_verteiler_wandler_anschluss

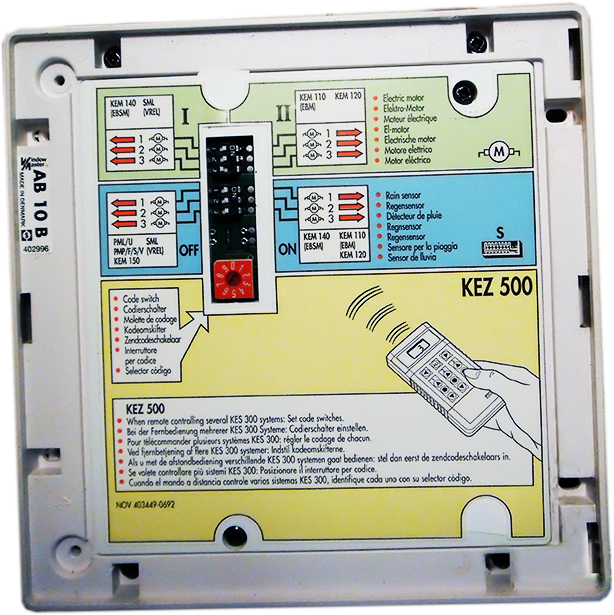

auch als Ersatz für die alte Velux / WindowMaster Steuerung KEZ 500, Kompatibel mit KES 300 und Motor  KEM 110

evtl. vorhandene alte Velux / WindowMaster Bedienungs Tastatur WLI 160, kann angeschlossen und weiter verwendet werden!



Dokumente & Downloads

Frage zu diesem Artikel stellen Alle beantwortete Fragen anzeigen

Gefragt am 19.06.2024

Guten Tag,

ich besitze eine Velux Fenster Steuerung WLC 100 0102 mit defektem Netzteil, welches ich erneuern möchte.
Mit Fa. Windowmaster hatte ich schon Kontakt, leider konnten sie mir keine Informationen mehr zu dieser Steuerung senden, verweisen aber an Sie als Expertenshop ;-).

Haben Sie evtl. noch eine Anleitung zur Hand?

Oder eine Info zur "Notbestromung", mit der man extern das defekte Netzteil umgehen kann
(Pinbelegeung/ Spannung) ?

Herzlichen Dank im Voraus.
Gruß, Sebastian

www.meurer-shop.de:

Sehr geehrter Kunde,
vielen Dank für Ihre Anfrage,
leider können wir Ihnen zu Ihrem Anliegen nicht weiterhelfen, alle Infos, Unterlagen die uns zu dieser Steuerung vorliegen finden Sie hier bei diesem Artikel WLC

Antwort vom Kunden:
Hallo Herr Meurer,
Danke, habs mittlerweile aber selbst lösen können.
Einfach 24 Volt / 40-60 Watt an den Batterie Backup Anschluss WLB/WLF (letzte Pins aussen, Notstromversorgung) und schon läuft alles wie vorher.

Das int. Netzteil einfach entsorgen.
Gruss, Sebastian

Gefragt am 14.04.2023

Hallo zusammen,
Ich habe das Steuergerät WLC100 0101. Leider funktioniert es nicht mehr.
Welche Steuergeräte kann ich 1:1 tauschen. Mit freundlichen Grüßen

www.meurer-shop.de:

Wird in der Produktbeschreibung oben zu jedem Fall beschrieben... (entweder Ansteuerung von einem Dachfenster oder Rollladen) , und die entsprechend benötigten Artikel (Ersatzkomponenten) sind dazu verlinkt.

Gefragt am 30.08.2018

Hallo liebes Meurer-Team,
ein Kunde von uns hat einen defekten Regensensor. Wir bräuchten den Regensensor Velux WLA 510 51 VA 21. Zur Steuerung WLC 100 5104 Typ 938556
Velux kann den Sensor nicht mehr liefern, haben Sie noch einen im Programm, der käuflich erwerbar ist?
Vielen Dank und viele liebe Grüße,

www.meurer-shop.de:

Als Ersatz für Ihre Velux WLC Steuerung können Sie den noch lieferbaren:
☞ Regensensor Velux / Integra KMX / KMG

Gefragt am 15.07.2018

Ist es normal, dass die WLC 100 51 dauerhaft leise summt und oberflächlich warm wird? Habe sie erst seit kurzem in Betrieb und mache mir Sorgen, dass sie nicht in Ordnung ist.

www.meurer-shop.de:

Ich hatte diese Steuerung Jahrelang im alten Büro, an dem über dem Schreibtisch befindlichen Dachfenster seitlich montiert gehabt , wenn diese irgendwelche Brumm- bzw. Summ Geräusche von sich gegeben hätte wäre diese an einer anderen Stelle plaziert worden!

Also es ist nicht normal das die Steuerung Geräusche macht, außer das die Relais bei einer Betätigung klicken, das ist aber normal!

Gefragt am 13.05.2018

Gibt es einen Ersatztyp für die WLC 100 51. Wenn nein, wie kann dann die Rollo-Steuerung vorgenommen werden?
Gruss Johannes

www.meurer-shop.de:


- bei einem Rollladen vor Bj. 2000 benötigen Sie einen Neuen Solar Rollladen (kein passender Ersatz-Motor lieferbar!)


- bei einem Rollladen ab Bj. 2000 kann der Motor gegen einen Funkmotor ersetzt werden.


Zusätzlich benötigen Sie noch eine Neue Steuerung KUX 110 inkl. Funk- Handsender


Wenn mehr als 1 Motor verbaut ist, können bis zu 5 Motoren mit einer Neuen Steuerung KUX 110 betrieben werden.


Die Zuleitung zu den einzelnen Motoren darf nicht mehr als 40 Meter betragen.


Bei Verwendung von nur einer Steuerung, laufen die Motoren nach einander (nicht gleichzeitig) in die jeweils ausgewählte Position (AUF oder ZU) eine Zwischenposition ist nicht möglich.

Mit dem Velux Control Pad KLR 200 könnten die Motoren einzeln angesteuert werden! (jedoch laufen die Motoren auch hierbei nacheinander und nicht gleichzeitig!) könnten aber individuell betrieben werden. Einzelsteuerung möglich...


Um die Motoren gleichzeitig in eine Ausgewählte Position (AUF oder ZU) oder eine Zwischen Position fahren zu können, benötigen Sie für jeden Motor eine separate Neue Steuerung KUX 110


Gefragt am 07.05.2018

Wenn diese Steuerung nicht mehr lieferbar ist , welche Möglichkeiten hat man denn noch bei einer defekten WLC 100 0101 ?

www.meurer-shop.de:

Um Ihre Frage beantworten zu können benötigen wir noch Infos zu den daran angeschlossenen Motoren! Rollladen, Fenster, elektr. Innenzubehör???

Gefragt am 18.09.2017

der angeschlossene Regensensor schließt die Fensten bei Regen nicht.
Was muss beim Combilink WLC 100 51 04 dazu gestellt werden?

www.meurer-shop.de:

Bei der Steuerung muss nichts weiter eingestellt werden, diese erkennt von selbst einen angeschlossenen Regenmelder und steuert entsprechend das Fenster, bzw. den Motor.

Bei einer Fehlfunktion, oder gar keiner Funktion ist entweder der dafür vorgesehene Eingang an der WLC defekt, der Regensensor selbst defekt, oder er wurde falsch angeschlossen, oder ein Kabelbruch vorhanden!

Gefragt am 27.08.2017

Hallo Meurer-Team! Ich habe ein Problem mit einer alten KES 300 Anlage mit zwei zugehörigen Stellmotoren für Dachflächenfenster sowie Bedienpanel WLI160. Die Steuerung war ganz defekt und wurde gegen eine WLI 110 ersetzt. Das Bedienpanel wurde übernommen. Ein Fenstermotor öffnet und schließt, wobei jeweils in Endposition von selbst abgeschaltet wird. Der zweite Motor öffnet und schließt auch, jedoch schaltet er in beiden Endlagen nicht selbst ab. Das Verhalten bleibt gleich, auch wenn die Reihenfolge der Motoren getauscht wird. In der betreffenden Motoreinheit ist außer dem Getriebe und dem kleinen Motor nichts weiter erkennbar enthalten. Ist das Bedienpanel nun auch noch defekt? Gibt es weitere Codiermöglichkeiten, welche evtl. nicht in der Anleitung gelistet sind und hier zielführend wären? Es sind keine weiteren Sensoren, Bedienfelder ö.ä. angeschlossen. Besten Dank für Auskünfte!

www.meurer-shop.de:

Sie schreiben die Steuerung wurde gegen eine WLI 110 ersetzt?

Die WLI 110 ist ein Wandtaster für 1 Motor (keine Steuereung!)

Wieso wurde der Wandtaster nicht durch eine WLI 130 Wandtastatur ersetzt, die bis zu 3 Motoren steuern kann?

*Korrektur vom Kunden!

Hallo Meurer Team, das war ein Schreibfehler. Es wurde als Ersatz für die alte KES 300 die oben angebotene WLC 100 51 Velux Steuerung eingebaut. Daran wurde diese alte 3er Wandtastatur WLI160 angeschlossen. Soll ja laut Beschreibung oben machbar sein. Schöne Grüße!

Nach telefonischer Rücksprache muß ein Motor defekt sein, deswegen die Fehlfunktion!

Gefragt am 30.05.2017

Ich habe in meinem Wintergarten zwei VELUX-Dachflächenfenster die elektrisch gesteuert werden, und zwar mit dem Steuerungssystem WLX 100.
Seit kurzem lassen die Fenster sich nicht mehr öffnen.
Das System wurde im Jahre 2000 installiert und fiel nach einigen Jahren schon einmal aus. Damals wurde der IR-Empfänger WLI 100 ausgetauscht.
Was kann die Ursache des derzeitigen Ausfalls sein?
Freundliche Grüße W.

www.meurer-shop.de:


Guten Abend,

bei diesen Steuerungen funktionieren die darin verbauten Trafos nach ca. 10 – 15 Jahren nicht mehr!

Das Problem wurde vom Hersteller inzwischen erkannt, bei den Neuen Steuerungen wird inzwischen ein anderes Netzteil (mit dem aktuellen Stand der Technik) verbaut.


WLX 100 und WLC 100 sind die gleichen Steuerungen. Die WLC 100 wird nur komplett ohne Zubehör geliefert!


Gefragt am 05.04.2017

Wir haben 3 Fenster gesteuert - nunmehr seit mehr als 10 Jahren. 2 der Fenster öffnen nicht mehr: die Kette fährt ca. 7 cm raus und wird dann wieder eingezogen. Wenn wir nun zum Test eines der Fenster an den Anschluss des problemlos funktionierenden Dachfensters anschließen, haben wir dasselbe Problem. Nun gaben wir den Motor ausgetauscht, aber das Problem bleibt. GBen sie einen Tipp? Danke

www.meurer-shop.de:


Beim testen vom Motor, sollte dieser ein wenig mit gegendruck betrieben werden!

Entweder am Fenster anschliessen oder mit der Hand auf die ausfahrende Kette drücken.

Im Leerlauf (ohne Gegendruck) läuft der Motor nur ca. 5 cm, und zieht die Kette dann automatich wieder ein!


Frage zu diesem Artikel stellen Alle beantwortete Fragen anzeigen

Bewertungen

Alle Bewertungen Bewertung schreiben

Geschrieben von Harald J.

Ersatz für bis 1995 gelieferte WLC 100

Schnelle Lieferung, identische Funktion zu \"alten\" Steuerung, leider passen
die Maße nicht für UP - Montage.

Geschrieben von Frank S.

Super Service

Bauteil wie angegeben. Sicher verpackt. Schnelle Lieferung

Geschrieben von Klaus H.

gute Bearbeitung

lief alles sehr schnell und problemlos
gerne wieder

Geschrieben von Rainer M.

Schneller und zuverlässiger Servive

Habe zum zweiten mal bei Ihnen bestellt. War auch diesmal sehr zufrieden mit Schnelligkeit und Lieferung.

Geschrieben von Cerstin S.

Top Service

Schnelle Info per Mail über die Verfügbarkeit des Artikels.

Geschrieben von Franz M.

Funktioniert tadellos als Ersatz für WLC 100 0101

Allen die noch ein altes Velux Steuergerät 100 01xx zu ersetzen haben,starb bei nach 14 Jahren Laufzeit!Der Tausch von 2 Geräten WLC 100 0101 durch einen befreundeten Elektriker war schnell und problemlos erledigt, wie es schon viele Leidensgenossen vorher beschrieben hatten!Alles läuft wieder! :-))

Geschrieben von Holger D.

Toller Service!

Schnelle Rücknahme bei Fehlkauf und prompte Neulieferung des Ersatzteiles (Velux Schalter WLI 130). Rolladen öffnen und schließen wieder einwandfrei!
Vielen Dank!

Geschrieben von Hans Jürgen S.

Dachfenster

Schnelle Lieferung und Abwicklung, schon eingebaut und funktioniert
super.

Geschrieben von Bernard B.

schnell und ordentlich

Um schnell empfangen und im Einklang mit mienne Erwartungen

Geschrieben von Gast

Schnelle, prompte und korrekte Lieferung

Ist jederzeit weiter zu empfehlen.
